Cách chọn chiều dày ống thép dẫn nước theo áp lực thiết kế
1. Vì sao cần lựa chọn đúng chiều dày ống thép dẫn nước?
Trong các hệ thống cấp nước, thủy lợi, thủy điện và đường ống công nghiệp, chiều dày thành ống thép là một trong những thông số kỹ thuật quan trọng quyết định khả năng chịu áp lực và độ bền của đường ống.
Nếu lựa chọn chiều dày không phù hợp, đường ống có thể gặp các nguy cơ biến dạng, mất ổn định, rò rỉ hoặc hư hỏng trong quá trình vận hành. Ngược lại, việc sử dụng chiều dày quá lớn so với yêu cầu thực tế có thể làm tăng khối lượng thép, chi phí chế tạo, vận chuyển và lắp đặt.
Vì vậy, lựa chọn chiều dày ống thép dẫn nước cần dựa trên tính toán kỹ thuật, không chỉ căn cứ vào đường kính danh nghĩa hoặc kinh nghiệm sử dụng.
Đối với những dự án có quy mô lớn, việc xác định chiều dày hợp lý ngay từ giai đoạn thiết kế còn góp phần tối ưu tổng mức đầu tư và chi phí vận hành lâu dài.
2. Những yếu tố ảnh hưởng đến chiều dày ống thép
2.1. Áp lực làm việc của đường ống
Áp lực làm việc là thông số quan trọng hàng đầu khi xác định chiều dày thành ống.
Áp lực bên trong tạo ra ứng suất trên thành ống, trong đó ứng suất vòng thường là thành phần chủ yếu đối với ống chịu áp lực trong.
Khi áp lực tăng, yêu cầu về khả năng chịu lực của thành ống cũng tăng theo.
Tuy nhiên, cần phân biệt giữa áp lực vận hành bình thường, áp lực thiết kế, áp lực thử nghiệm và áp lực tăng đột biến do hiện tượng nước va.
2.2. Đường kính ngoài của ống
Đối với cùng một áp lực và vật liệu, ống có đường kính lớn thường cần chiều dày lớn hơn để kiểm soát ứng suất vòng.
Chẳng hạn, hai đường ống có đường kính ngoài D325 mm và D820 mm không thể mặc nhiên sử dụng cùng một chiều dày chỉ vì có áp lực làm việc giống nhau.
Đường kính còn ảnh hưởng đến độ cứng vòng, khả năng chống biến dạng và ổn định của ống trong quá trình vận chuyển, lắp đặt.
2.3. Mác thép và giới hạn chảy
Khả năng chịu lực của thành ống phụ thuộc vào cơ tính của vật liệu chế tạo.
Các loại thép có giới hạn chảy khác nhau sẽ cho phép lựa chọn chiều dày khác nhau khi tính toán theo cùng một phương pháp thiết kế.
Một số mác thép thường gặp trong chế tạo ống thép bao gồm SS400, Q235, Q345 và các cấp thép theo tiêu chuẩn API 5L.
Việc sử dụng mác thép cụ thể phải căn cứ vào chứng chỉ vật liệu và yêu cầu kỹ thuật của công trình.
2.4. Điều kiện lắp đặt và vận hành
Ống thép đặt nổi, chôn ngầm, đi qua sườn dốc hoặc lắp đặt dưới nước có thể chịu những tổ hợp tải trọng khác nhau.
Ngoài áp lực bên trong, thiết kế cần xem xét tải trọng đất, tải trọng giao thông, áp lực ngoài, tải trọng thi công, giãn nở nhiệt và các tác động tại vị trí gối đỡ, mố neo.
Đối với đường ống dẫn nước trên địa hình dốc, áp lực thủy tĩnh tại các vị trí thấp có thể tăng đáng kể theo chênh lệch cao độ.
2.5. Ăn mòn và tuổi thọ thiết kế
Trong môi trường có nguy cơ ăn mòn, chiều dày danh nghĩa có thể cần bổ sung lượng dự phòng ăn mòn theo yêu cầu thiết kế.
Ngoài ra, việc lựa chọn hệ sơn phủ, bảo vệ bề mặt và kiểm soát môi trường làm việc cũng ảnh hưởng trực tiếp đến tuổi thọ sử dụng của đường ống.
3. Công thức tính sơ bộ chiều dày ống thép chịu áp lực
Đối với ống thành mỏng chịu áp lực trong, có thể sử dụng quan hệ ứng suất vòng để ước tính chiều dày ban đầu:
t = (P*D)/(2*S)
Trong đó:
t: Chiều dày tính toán sơ bộ (mm)
P: Chiều dày tính toán sơ bộ (Mpa)
D: Áp lực trong dùng để tính toán (mm)
S: Ứng suất cho phép dùng trong tính toán sơ bộ (Mpa)
Công thức trên là quan hệ gần đúng, phù hợp để minh họa ảnh hưởng của áp lực và đường kính đến chiều dày. Đây không phải công thức thiết kế đầy đủ cho mọi loại đường ống.
Trong thiết kế thực tế, cần sử dụng công thức của tiêu chuẩn áp dụng, có xét đến hệ số mối hàn, dung sai chiều dày, dự phòng ăn mòn, nhiệt độ và các điều kiện tải trọng liên quan.
4. Ví dụ tính toán chiều dày ống thép dẫn nước
Giả sử một đường ống thép có các thông số ban đầu như sau:
- Đường kính ngoài: D508 mm.
- Áp lực dùng để tính sơ bộ: 16 bar, tương đương 1,6 MPa.
- Ứng suất cho phép giả định: 120 MPa.
- Chưa xét dự phòng ăn mòn và các hệ số bổ sung.
Áp dụng công thức:
t = (1.6*508)/(2*120)
t ≈ 3,39 mm
Kết quả 3,39 mm chỉ phản ánh chiều dày lý thuyết theo điều kiện ứng suất vòng đã giả định.
Không được sử dụng trực tiếp giá trị này để đặt hàng hoặc thi công đường ống.
Chiều dày lựa chọn cuối cùng còn phải được kiểm tra theo tiêu chuẩn thiết kế, tải trọng ngoài, ổn định hình học, dung sai chế tạo, dự phòng ăn mòn và điều kiện vận hành.
Đặc biệt, đối với ống đường kính lớn, chiều dày tối thiểu để bảo đảm độ cứng và ổn định trong quá trình vận chuyển, lắp đặt có thể lớn hơn đáng kể so với kết quả tính sơ bộ theo áp lực trong.
5. Các lưu ý khi đặt hàng ống thép dẫn nước
Khi đặt hàng ống thép cho dự án, khách hàng nên cung cấp đầy đủ thông tin về đường kính ngoài, chiều dày yêu cầu, mác thép, áp lực thiết kế, môi trường làm việc, chiều dài từng đoạn và tiêu chuẩn chế tạo.
Đối với đường ống có áp lực cao hoặc điều kiện thi công phức tạp, cần làm rõ thêm yêu cầu thử áp lực, kiểm tra không phá hủy, xử lý đầu ống và hệ thống sơn phủ bảo vệ.
Trường hợp chưa xác định được chiều dày, chủ đầu tư hoặc nhà thầu nên phối hợp với đơn vị tư vấn thiết kế để tính toán trước khi chốt quy cách sản xuất.
6. Giải pháp gia công ống thép dẫn nước tại E.Nhất

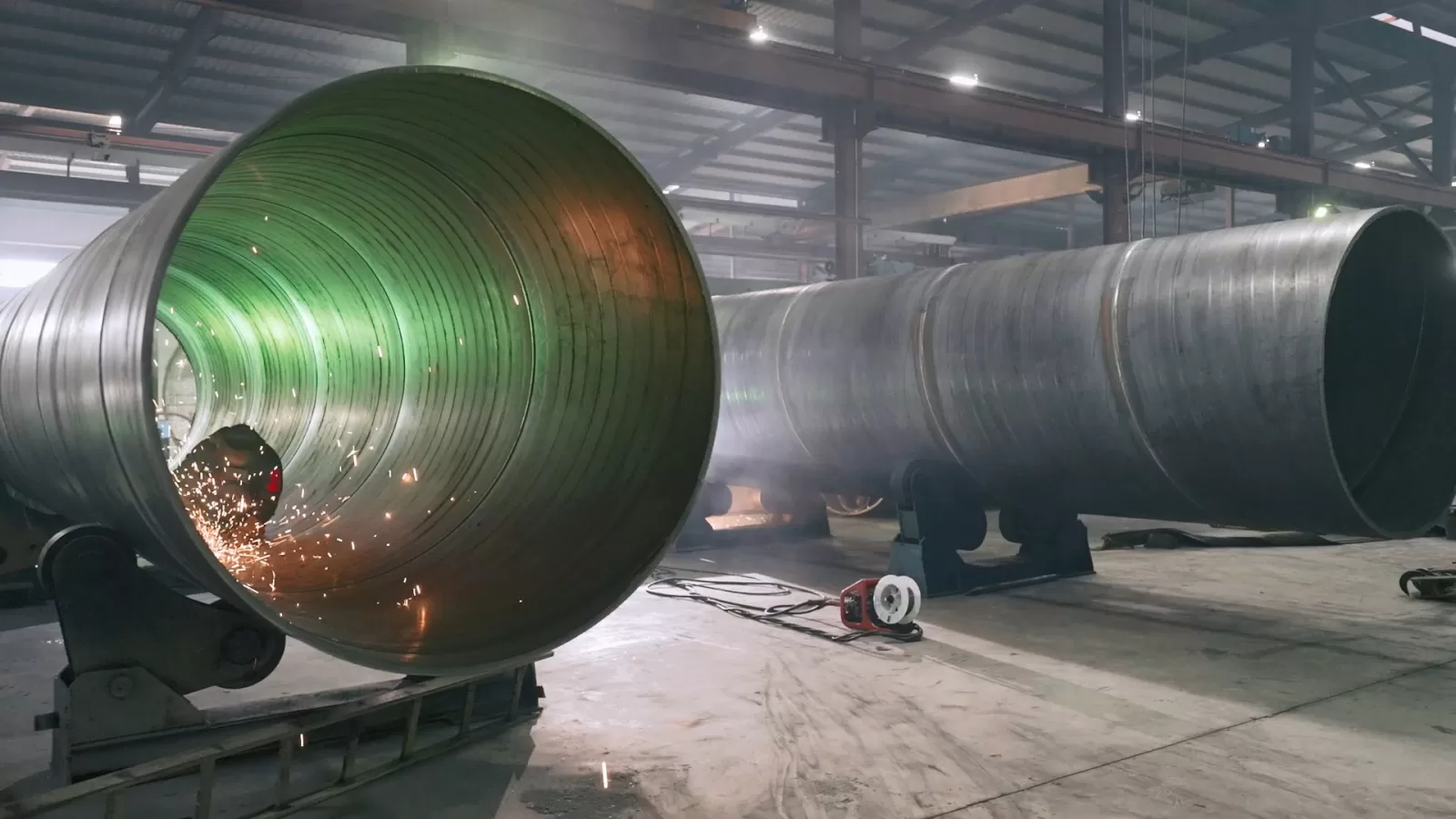

Công ty Cổ phần Công nghiệp E.Nhất cung cấp dịch vụ sản xuất, gia công ống thép hàn xoắn theo quy cách kỹ thuật của khách hàng, phục vụ các công trình cấp nước, thủy lợi, thủy điện và hạ tầng công nghiệp.
Tùy theo yêu cầu dự án, sản phẩm có thể được gia công dưới dạng ống thép đen hoặc hoàn thiện thêm các công đoạn xử lý bề mặt, sơn phủ và tổ hợp phụ kiện.
Đối với những tuyến ống có cấu tạo đặc thù, E.Nhất có thể phối hợp xem xét phương án gia công các chi tiết như gia cường đầu ống, kết cấu mố neo và phụ kiện theo bản vẽ được phê duyệt.
7. Kết luận
Lựa chọn chiều dày ống thép dẫn nước là một công việc kỹ thuật cần được xem xét tổng hợp giữa áp lực thiết kế, đường kính, cơ tính vật liệu, tải trọng tác dụng và điều kiện vận hành.
Việc tính toán đúng giúp bảo đảm an toàn công trình, đồng thời hạn chế tình trạng sử dụng vật liệu vượt quá nhu cầu cần thiết.
Công ty Cổ phần Công nghiệp E.Nhất sẵn sàng tiếp nhận yêu cầu gia công ống thép hàn xoắn theo hồ sơ thiết kế, phục vụ các dự án đường ống dẫn nước có quy mô và yêu cầu kỹ thuật khác nhau.
